Fabricação de placas de circuito de alumínio para lâmpadas LED
-
Destacar
Lâmpadas LED Fabricação de placas de circuito
,Fabricação de placas de circuito
,Tabela de circuitos de núcleo metálico de várias camadas
-
Espessura da placa0.2mm-6.0mm
-
Min. Largura/espaçamento da linha0.1mm/0.1mm
-
Cor da máscara de soldaVerde, preto, branco, azul, vermelho
-
cor silkscreenBranco, Preto, Amarelo
-
Dimensão do buraco0.2 mm
-
Constante dielétrica2.5-4.5
-
Min. Ponte Silkscreen0.1 mm
-
MateriaisNúcleo do metal
-
Min. Ponte da Máscara de Soldadura0.1 mm
-
Número de camadas1-4 camadas
-
Temperatura de funcionamento-40°C a 150°C
-
Conductividade térmica1.0-8.0 W/mK
-
Espessura de cobre1OZ-6OZ
-
Revestimento de superfícieHASL, ENIG, OSP, prata da imersão, lata da imersão
-
Lugar de origemChina
-
MarcaXHT
-
CertificaçãoISO、IATF16949、RoSH
-
Número do modeloXHT-PCB-803
-
Quantidade de ordem mínimaMoq baixo
-
Detalhes da embalagemCartão com saco de bolhas
-
Tempo de entrega5-8 dias
-
Termos de pagamentoT/T, Western Union, MoneyGram
-
Habilidade da fonte10000 pcs/dia

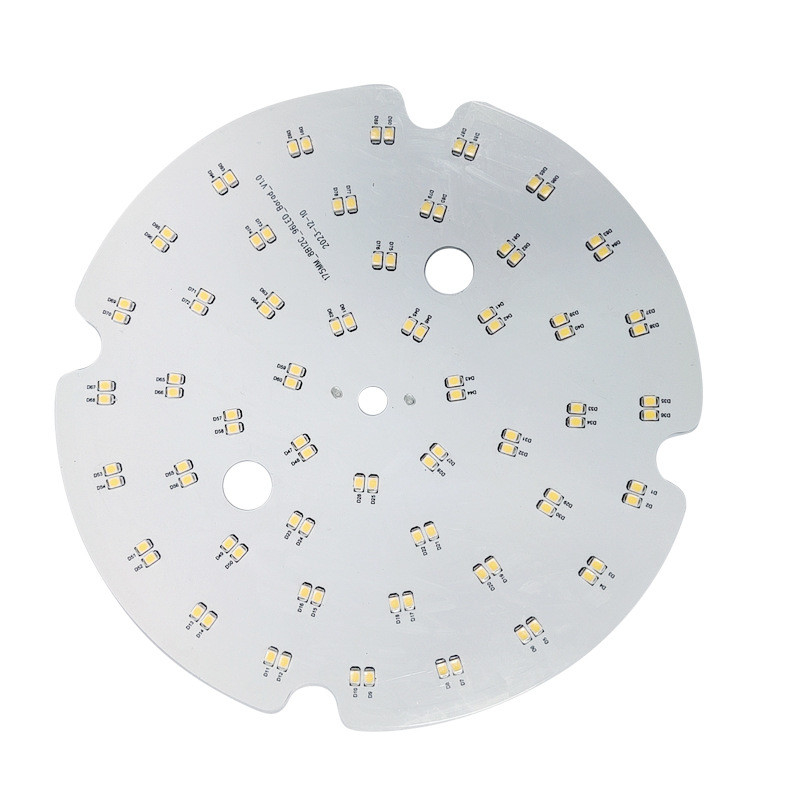

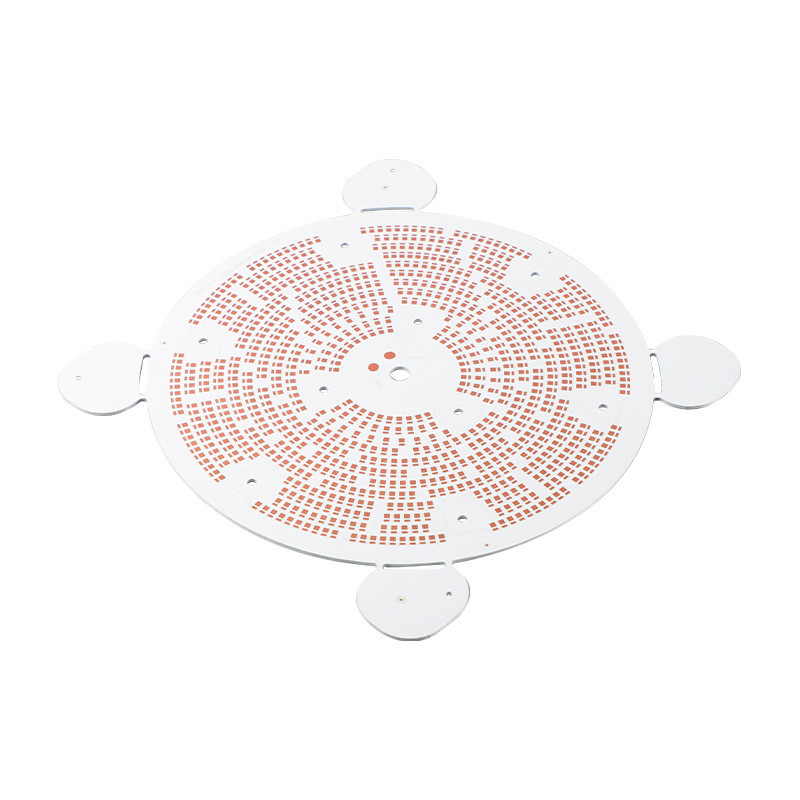

Fabricação de placas de circuito de alumínio para lâmpadas LED
Fabricação de placas de circuito de alumínio de giro rápido para lâmpadas LED PCB

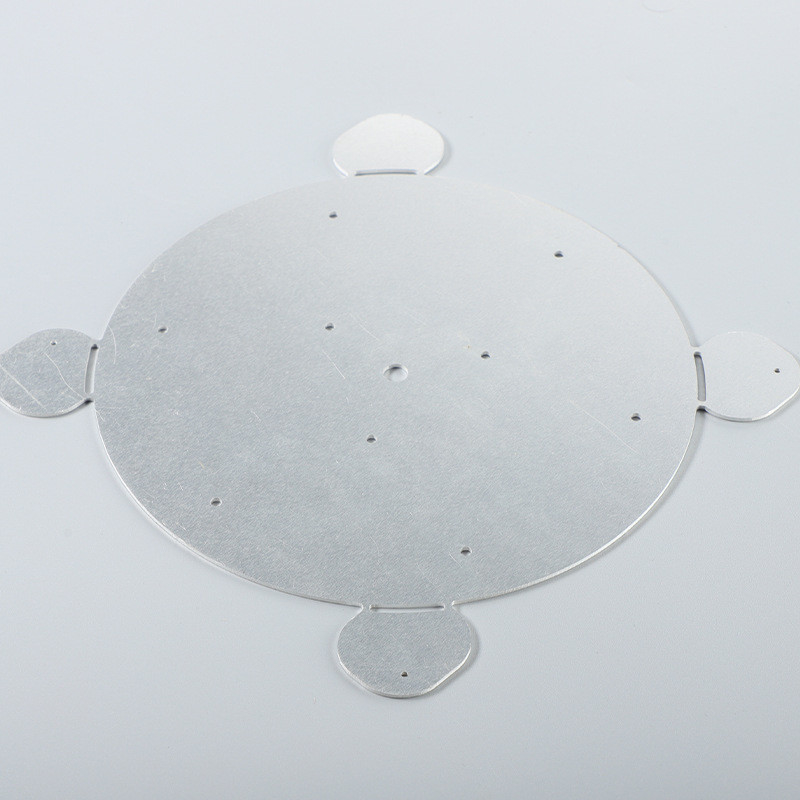

O que é placa de circuito de alumínio?
Uma placa de circuito de alumínio, também conhecida como PCB de alumínio, é um tipo de placa de circuito impresso (PCB) que usa um material base feito de alumínio em vez da tradicional fibra de vidro ou epóxi. PCBs de alumínio são conhecidos por sua excelente condutividade térmica, o que os torna adequados para aplicações que exigem dissipação de calor eficiente, como iluminação LED, eletrônica de potência e sistemas automotivos.
O uso de alumínio como material base permite melhor transferência de calor para longe de componentes críticos, levando a melhor confiabilidade e desempenho. Além disso, PCBs de alumínio são leves e podem ser fabricados com uma variedade de acabamentos de superfície para atender a requisitos específicos de aplicação.
No geral, as placas de circuito de alumínio oferecem uma solução atraente para dispositivos eletrônicos que exigem gerenciamento térmico eficaz e alta confiabilidade.
Fabricante profissional de PCB na China
Nós produzimos muitos PCBs com núcleo de metal em nossa fábrica, incluindo PCBs com núcleo de alumínio e cobre.
Nossa empresa tem capacidades de fabricação de PCB de primeira classe e fornece aos clientes placas de circuito impresso de alta qualidade e alto desempenho. Temos equipamentos de produção avançados e equipes técnicas para atender às necessidades dos clientes para vários PCBs complexos.
Primeiro, temos equipamentos de produção avançados. Nossa fábrica é equipada com as mais recentes linhas de produção de PCB, esses dispositivos podem realizar com precisão os requisitos de design de PCB dos clientes e garantir a qualidade e estabilidade do produto.
Em segundo lugar, temos uma equipe técnica profissional. Nossa equipe de engenheiros tem ampla experiência em design e fabricação de PCB e é capaz de fornecer aos clientes uma gama completa de suporte técnico. Seja no estágio de design de PCB ou durante o processo de fabricação, somos capazes de fornecer aos clientes consultoria e soluções profissionais para garantir que o produto possa atingir desempenho e confiabilidade ideais.
Além disso, também focamos na gestão da qualidade. Seguimos rigorosamente os padrões internacionais de sistema de gestão da qualidade para garantir que cada PCB atenda aos requisitos e padrões do cliente. Usamos equipamentos de teste avançados e processos rigorosos de controle de qualidade para conduzir testes e verificações abrangentes de cada PCB para garantir a qualidade e estabilidade do produto.
Finalmente, somos capazes de atender às necessidades dos nossos clientes para vários PCBs complexos. Seja um PCB de camada única, dupla camada ou multicamadas, seja um PCB rígido, flexível ou rígido-flexível, somos capazes de fornecer aos clientes soluções personalizadas de alta qualidade. Também podemos atender às necessidades de fabricação de PCB dos clientes para requisitos de processos especiais, como vias cegas e enterradas, impedância controlada, materiais especiais, etc.
Em suma, temos fortes capacidades de fabricação de PCB e somos capazes de fornecer aos clientes placas de circuito impresso de alta qualidade e alto desempenho. Continuaremos a investir mais recursos e energia para melhorar continuamente nossas capacidades de fabricação e fornecer aos clientes melhores produtos e serviços.
| Processo | Item | Capacidade do Processo | |
| Informações básicas | Capacidade de produção | Contagem de camadas | 1-30 camadas |
| Arco e torção | 0,75% padrão, 0,5% avançado | ||
| Tamanho mínimo do PCB finalizado | 10 x 10 mm (0,4 x 0,4") | ||
| Tamanho máximo do PCB finalizado | 530 x 1000 mm (20,9 x 47,24 pol.) | ||
| Multi-prensa para vias cegas/enterradas | Ciclo de multipressão ≤ 3 vezes | ||
| Espessura da placa acabada | 0,3 ~ 7,0 mm (8 ~ 276 mil) | ||
| Tolerância da espessura da placa acabada | +/-10% padrão, +/-0,1 mm avançado | ||
| Acabamento de superfície | HASL, HASL sem chumbo, ouro flash, ENIG, revestimento de ouro duro, OSP, estanho de imersão, prata de imersão, etc. | ||
| Acabamento superficial seletivo | ENIG+Dedo de ouro, Flash de ouro+Dedo de ouro | ||
| Tipo de material | FR4, Alumínio, CEM, Rogers, PTFE, Nelco, Poliamida/Poliéster, etc. | Também pode comprar os materiais conforme solicitação | |
| Folha de cobre | 1/3oz ~ 10oz | ||
| Tipo de pré-impregnado | FR4 Pré-impregnado, LD-1080(HDI) | 106, 1080, 2116, 7628, etc. | |
| Teste confiável | Força de descascamento | 7,8 N/cm | |
| Famabilidade | 94V-0 | ||
| Contaminação iônica | ≤1ug/cm² | ||
| Espessura dielétrica mínima | 0,075 mm (3 mil) | ||
| Tolerância de impedância | +/-10%, min pode controlar +/- 7% | ||
| Transferência de imagem de camada interna e camada externa | Capacidade da máquina | Máquina de esfregar | Espessura do material: 0,11 ~ 3,2 mm (4,33 mil ~ 126 mil) |
| Tamanho do material: mín. 228 x 228 mm (9 x 9") | |||
| Laminador, Expositor | Espessura do material: 0,11 ~ 6,0 mm (4,33 ~ 236 mil) | ||
| Tamanho do material: mín. 203 x 203 mm (8 x 8"), máx. 609,6 x 1200 mm (24 x 30") | |||
| Linha de gravura | Espessura do material: 0,11 ~ 6,0 mm (4,33 mil ~ 236 mil) | ||
| Tamanho do material: min. 177 x 177 mm (7 x 7") | |||
| Capacidade do processo da camada interna | Largura/espaçamento mínimo da linha interna | 0,075/0,075 mm (3/3 mil) | |
| Espaçamento mínimo da borda do furo até o condutor | 0,2 mm (8 mil) | ||
| Anel anular de camada interna mínima | 0,1 mm (4 mil) | ||
| Folga mínima de isolamento da camada interna | 0,25 mm (10 mil) padrão, 0,2 mm (8 mil) avançado | ||
| Espaçamento mínimo da borda da placa até o condutor | 0,2 mm (8 mil) | ||
| Largura mínima da folga entre o aterramento de cobre | 0,127 mm (5 mil) | ||
| Desequilíbrio da espessura do cobre para o núcleo interno | H/1 onça, 1/2 onça | ||
| Espessura máxima do cobre acabado | 10 onças | ||
| Capacidade do processo da camada externa | Largura/espaçamento mínimo da linha externa | 0,075/0,075 mm (3/3 mil) | |
| Tamanho mínimo do furo da almofada | 0,3 mm (12 mil) | ||
| Capacidade do Processo | Tamanho máximo da barraca de acampamento | 5 x 3 mm (196,8 x 118 mil) | |
| Tamanho máximo do furo de barraca | 4,5 mm (177,2 mil) | ||
| Largura mínima do terreno para barracas | 0,2 mm (8 mil) | ||
| Anel anular mínimo | 0,1 mm (4 mil) | ||
| Passo mínimo BGA | 0,5 mm (20 mil) | ||
| AOI | Capacidade da máquina | Orbotech SK-75 AOI | Espessura do material: 0,05 ~ 6,0 mm (2 ~ 236,2 mil) |
| Tamanho do material: máx. 597 ~ 597 mm (23,5 x 23,5") | |||
| Máquina Orbotech Ves | Espessura do material: 0,05 ~ 6,0 mm (2 ~ 236,2 mil) | ||
| Tamanho do material: máx. 597 ~ 597 mm (23,5 x 23,5") | |||
| Perfuração | Capacidade da máquina | Máquina de furação MT-CNC2600 | Espessura do material: 0,11 ~ 6,0 mm (4,33 ~ 236 mil) |
| Tamanho do material: máx. 470 ~ 660 mm (18,5 x 26") | |||
| Tamanho mínimo da broca: 0,2 mm (8 mil) | |||
| Capacidade do Processo | Tamanho mínimo da broca multi-hit | 0,55 mm (21,6 mil) | |
| Proporção máxima de aspecto (tamanho da placa acabada VS tamanho da broca) | 12:01 | ||
| Tolerância de localização de furos (comparado com CAD) | +/-3mil | ||
| Furo escareado | PTH&NPTH, ângulo superior 130°, diâmetro superior <6,3 mm | ||
| Espaçamento mínimo da borda do furo até o condutor | 0,2 mm (8 mil) | ||
| Tamanho máximo da broca | 6,5 mm (256 mil) | ||
| Tamanho mínimo do slot multi-hit | 0,45 mm (17,7 mil) | ||
| Tolerância do tamanho do furo para encaixe por pressão | +/-0,05 mm (+/-2 mil) | ||
| Tolerância mínima do tamanho do slot PTH | +/-0,15 mm (+/-6 mil) | ||
| Tolerância mínima do tamanho do slot NPTH | +/-2mm(+/-78,7mil) | ||
| Espaçamento mínimo da borda do furo até o condutor (vias cegas) | 0,23 mm (9 mil) | ||
| Tamanho mínimo da broca a laser | 0,1 mm (+/-4 mil) | ||
| Ângulo e diâmetro do furo escareado | Topo 82,90,120° | ||
| Processo úmido | Capacidade da máquina | Linha de revestimento de painéis e padrões | Espessura do material: 0,2 ~ 7,0 mm (8 ~ 276 mil) |
| Tamanho do material: máx. 610 x 762 mm (24 x 30") | |||
| Rebarbação Usinagem | Espessura do material: 0,2 ~ 7,0 mm (8 ~ 276 mil) | ||
| Tamanho do material: mín. 203 x 203 mm (8" x 8") | |||
| Linha Desmear | Espessura do material: 0,2 mm ~ 7,0 mm (8 ~ 276 mil) | ||
| Tamanho do material: máx. 610 x 762 mm (24 x 30") | |||
| Linha de revestimento de estanho | Espessura do material: 0,2 ~ 3,2 mm (8 ~ 126 mil) | ||
| Tamanho do material: máx. 610 x 762 mm (24 x 30") | |||
| Capacidade do Processo | Espessura do cobre da parede do furo | média padrão de 25um(1mil) | |
| Espessura de cobre acabada | ≥18um(0,7mil) | ||
| Largura mínima da linha para marcação de gravação | 0,2 mm (8 mil)) | ||
| Peso máximo de cobre acabado para camadas internas e externas | 7 onças | ||
| Diferentes espessuras de cobre | H/1 onça, 1/2 onça | ||
| Máscara de solda e serigrafia | Capacidade da máquina | Máquina de esfregar | Espessura do material: 0,5 ~ 7,0 mm (20 ~ 276 mil) |
| Tamanho do material: mín. 228 x 228 mm (9 x 9") | |||
| Expositor | Espessura do material: 0,11 ~ 7,0 mm (4,3 ~ 276 mil) | ||
| Tamanho do material: máx. 635 x 813 mm (25 x 32") | |||
| Desenvolver máquina | Espessura do material: 0,11 ~ 7,0 mm (4,3 ~ 276 mil) | ||
| Tamanho do material: mín. 101 x 127 mm (4 x 5") | |||
| Cor | Cor da máscara de solda | Verde, verde fosco, amarelo, preto, azul, vermelho, branco | |
| Cor da serigrafia | Branco, amarelo, preto, azul | ||
| Capacidade de máscara de solda | Abertura mínima da máscara de solda | 0,05 mm (2 mil) | |
| Tamanho máximo conectado via | 0,65 mm (25,6 mil) | ||
| Largura mínima para cobertura de linha por S/M | 0,05 mm (2 mil) | ||
| Largura mínima das legendas da máscara de solda | 0,2 mm (8 mil) padrão, 0,17 mm (7 mil) avançado | ||
| Espessura mínima da máscara de solda | 10um (0,4 mil) | ||
| Espessura da máscara de solda para via tenting | 10um (0,4 mil) | ||
| Largura/espaçamento mínimo da linha de óleo de carbono | 0,25/0,35 mm (10/14 mil) | ||
| Min. traçador de carbono | 0,06 mm (2,5 mil) | ||
| Traço mínimo da linha de óleo de carbono | 0,3 mm (12 mil)) | ||
| Espaçamento mínimo do padrão de carbono às pastilhas | 0,25 mm (10 mil) | ||
| Largura mínima para linha/almofada de cobertura de máscara removível | 0,15 mm (6 mil) | ||
| Largura mínima da ponte da máscara de solda | 0,1 mm (4 mil)) | ||
| Máscara de solda Dureza | 6H | ||
| Capacidade de máscara descascável | Espaçamento mínimo do padrão da máscara removível até a almofada | 0,3 mm (12 mil)) | |
| Tamanho máximo para orifício de tenda de máscara descascável (por serigrafia) | 2 mm (7,8 mil) | ||
| Tamanho máximo para orifício de tenda de máscara descascável (por impressão em alumínio) | 4,5 mm | ||
| Espessura da máscara descascável | 0,2 ~ 0,5 mm (8 ~ 20 mil) | ||
| Capacidade de serigrafia | Largura mínima da linha de serigrafia | 0,11 mm (4,5 mil) | |
| Altura mínima da linha da serigrafia | 0,58 mm (23 mil) | ||
| Espaçamento mínimo da legenda ao bloco | 0,17 mm (7 mil) | ||
| Acabamento de superfície | Capacidade de acabamento de superfície | Comprimento máximo do dedo de ouro | 50 mm (2") |
| ENIG | 3 ~ 5um (0,11 ~ 197mil) de níquel, 0,025 ~ 0,1um (0,001 ~ 0,004mil) de ouro | ||
| dedo de ouro | 3 ~ 5um (0,11 ~ 197mil) de níquel, 0,25 ~ 1,5um (0,01 ~ 0,059mil) de ouro | ||
| HASL | 0,4um (0,016mil) Sn/Pb | ||
| Máquina HASL | Espessura do material: 0,6 ~ 4,0 mm (23,6 ~ 157 mil) | ||
| Tamanho do material: 127 x 127 mm ~ 508 x 635 mm (5 x 5" ~ 20 x 25") | |||
| Revestimento de ouro duro | 1-5u" | ||
| Lata de imersão | 0,8 ~ 1,5um (0,03 ~ 0,059mil) Estanho | ||
| Prata de imersão | 0,1 ~ 0,3um(0,004 ~ 0,012mil) Ag | ||
| OSP | 0,2 ~ 0,5um (0,008 ~ 0,02mil) | ||
| E-Test | Capacidade da máquina | Testador de sonda voadora | Espessura do material: 0,4 ~ 6,0 mm (15,7 ~ 236 mil) |
| Tamanho do material: máx. 498 x 597 mm (19,6 ~ 23,5") | |||
| Espaçamento mínimo entre a almofada de teste e a borda da placa | 0,5 mm (20 mil) | ||
| Resistência condutiva mínima | 5Ω | ||
| Resistência máx. de isolamento | 250mΩ | ||
| Tensão máx. de teste | 500 V | ||
| Tamanho mínimo do bloco de teste | 0,15 mm (6 mil)) | ||
| Espaçamento mínimo entre as almofadas de teste | 0,25 mm (10 mil) | ||
| Corrente máx. de teste | 200mA | ||
| Criação de perfil | Capacidade da máquina | Tipo de perfil | Roteamento NC, corte em V, abas de ranhura, furo de carimbo |
| Máquina de roteamento NC | Espessura do material: 0,05 ~ 7,0 mm (2 ~ 276 mil) | ||
| Tamanho do material: máx. 546 x 648 mm (21,5 x 25,5") | |||
| Máquina de corte em V | Espessura do material: 0,6 ~ 3,0 mm (23,6 ~ 118 mil) | ||
| Largura máxima do material para corte em V: 457 mm (18") | |||
| Capacidade do Processo | Tamanho mínimo de bits de roteamento | 0,6 mm (23,6 mil) | |
| Tolerância mínima do contorno | +/-0,1 mm (+/-4 mil) | ||
| Tipo de ângulo de corte em V | 20°, 30°, 45°, 60° | ||
| Tolerância de ângulo de corte em V | +/-5° | ||
| Tolerância de registro de corte em V | +/-0,1 mm (+/-4 mil) | ||
| Espaçamento mínimo dos dedos dourados | +/-0,15 mm (+/-6 mil) | ||
| Tolerância do ângulo de chanfro | +/-5° | ||
| Tolerância de espessura restante de chanfro | +/-0,127 mm (+/-5 mil) | ||
| Raio interno mínimo | 0,4 mm (15,7 mil) | ||
| Espaçamento mínimo do condutor ao contorno | 0,2 mm (8 mil) | ||
| Tolerância de profundidade de escareamento/rebaixamento | +/-0,1 mm (+/-4 mil) | ||
Introdução
Temos uma forte cadeia de fornecimento de componentes eletrônicos e podemos oferecer preços competitivos para sua lista de BOM.
Serviço
Somos especializados em fornecer soluções EMS abrangentes para atender às necessidades exclusivas de nossos clientes.
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
