Electronic Device Rogers Fr4 Prototype PCB Manufacturing Assembly

Dispositivo eletrônico Rogers Fr4 Protótipo de montagem de PCB

  • Destacar

    Fabricação de PCB de protótipo eletrónico

    ,

    Fabricação de PCB de protótipo de alumínio

    ,

    Rodgers Fr4 Protótipo de montagem de PCB

  • Nome do produto
    Prototipo de montagem de fabricação de PCB
  • Características
    Rogers Fr4
  • Espessura máxima à relação do diâmetro
    15:1
  • Serviço
    Serviço Turnkey de uma parada
  • Equipamento de ponta
    Laminador FUJI NXT3/XPF
  • Materiais
    FR4/M4/M6/Rogers/TU872/IT968
  • Teste
    Inspeção do artigo de AOI/SPI/XRAY/First
  • Abertura mínima do laser
    0.075 mm
  • Lugar de origem
    China
  • Marca
    XHT
  • Certificação
    ISO、IATF16949、RoSH
  • Número do modelo
    XHT Protótipo de montagem de PCB-11
  • Quantidade de ordem mínima
    Não há MOQ
  • Detalhes da embalagem
    Cartão com saco de espuma
  • Tempo de entrega
    5-8 dias úteis
  • Termos de pagamento
    T/T, Western Union, MoneyGram
  • Habilidade da fonte
    600000+ PCS/boca

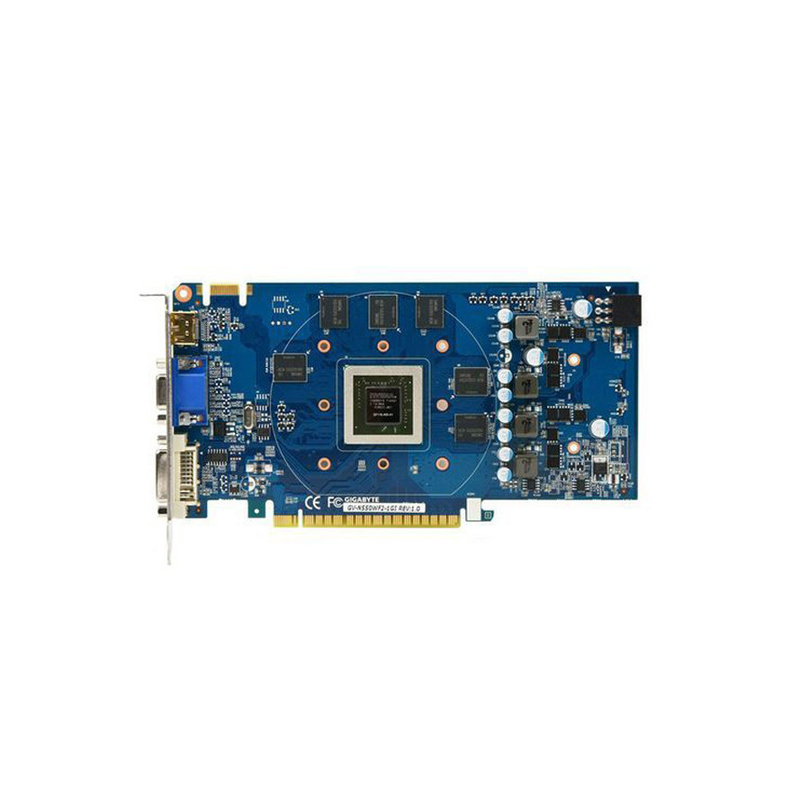

Dispositivo eletrônico Rogers Fr4 Protótipo de montagem de PCB

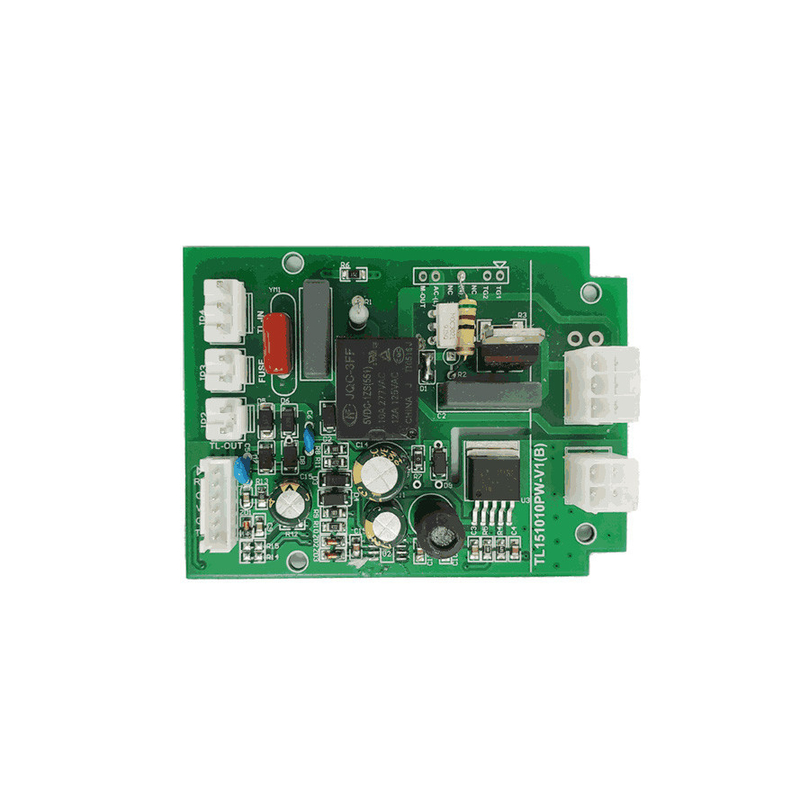

Dispositivo eletrônico Rogers Fr4 Protótipo de montagem de PCB



PCB Padronização de cobre

Na fabricação de PCB, o primeiro passo é replicar o padrão no sistema CAM do fabricante em uma máscara protetora nas camadas de PCB de folha de cobre.A gravação posterior remove o cobre indesejado desprotegido pela máscara. (Alternativamente, uma tinta condutora pode ser lançada em uma placa em branco (não condutora). Esta técnica também é usada na fabricação de circuitos híbridos.)

  1. A serigrafia de seda usa tintas resistentes à gravação para criar a máscara protetora.
  2. A fotogravura usa uma máscara fotográfica e um desenvolvedor para remover seletivamente um revestimento fotoresistente sensível aos raios UV e, assim, criar uma máscara fotoresistente que proteja o cobre abaixo dela.Técnicas de imagem direta são às vezes utilizadas para requisitos de alta resoluçãoOs experimentos com resistência térmica foram feitos. Um laser pode ser usado em vez de uma fotomasca. Isto é conhecido como litografia sem máscara ou imagem direta.
  3. A fresagem de PCB utiliza um sistema mecânico de fresagem de dois ou três eixos para moer a folha de cobre do substrato.Uma máquina de fresagem de PCB (denominada por "PCB Prototyper") funciona de forma semelhante a um plotter, recebendo comandos do software hospedeiro que controlam a posição da cabeça de fresagem nos eixos x, y e (se for caso disso) z.
  4. A laser raster-scans o PCB e ablata (vaporiza) a tinta onde não é desejada resistência.A ablação a laser de cobre é raramente utilizada e é considerada experimental.
  5. O cobre pode ser removido diretamente por um laser CNC. Como a fresagem de PCB acima, isso é usado principalmente para prototipagem.
  6. A gravação EDM usa uma descarga elétrica para remover um metal de um substrato submerso em um fluido dielétrico

O método escolhido depende do número de placas a produzir e da resolução necessária.







Laminagem no serviço de montagem de PCB



As placas de circuito impresso de várias camadas têm traços de camadas dentro da placa.Isto resulta num produto inseparável de uma peçaPor exemplo, um serviço de montagem de PCB de quatro camadas pode ser fabricado a partir de um laminado revestido de cobre de dois lados, gravando o circuito em ambos os lados,em seguida, laminar para a parte superior e inferior pré-preg e folha de cobreEm seguida, é perfurado, revestido e gravado novamente para obter vestígios nas camadas superior e inferior.

As camadas interiores são objeto de uma inspecção completa da máquina antes da laminação, porque os erros não podem ser corrigidos depois.Máquinas de inspecção óptica automática (AOI) comparam uma imagem do quadro com a imagem digital gerada a partir dos dados de projeto originaisAs máquinas automáticas de modelagem óptica (AOS) podem então adicionar o cobre em falta ou remover o excesso de cobre usando um laser, reduzindo o número de PCBs que têm de ser descartados.Os traços de PCB podem ter uma largura de apenas 10 micrômetros.


Especificações



- Não, não. Números Capacidades
1 Layers 2-68 L
2 Tamanho máximo da máquina 600 mm * 1200 mm
3 Espessura do painel 0.2 mm-6.5 mm
4 Espessura de cobre 05oz-28oz
5 Min trace/space 2.0mil/2.0mil
6 Minima abertura terminada 010 mm.
7 Maximum thickness to diameter ratio (máxima espessura em relação ao diâmetro) 15:1
8 Via tratamento Via, blind&buried via, via em pad, Copper in via...
9 Finalização/tratamento da superfície HASL/HASL lead free, Chemical tin, Chemical Gold, Immersion gold Inmersion Silver/Gold, Osp, Gold Plating (em inglês)
10 Material de base FR408 FR408HR, PCL-370HR; IT180A, Megtron 6 (Panasonic); Rogers 4350;
Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminate with FR-4 material (including partial Ro4350B hybrid laminating with FR-4)
11 Solder mask color Verde. Negro. Vermelho. Amarelo. Branco. Azul. Púrpura.
12 Serviço de testes AOI, X-Ray, Flying-Probe, Function Test, First Article Tester (Teste de função, primeiro artigo)
13 Profiling Punching Roteamento, V-CUT, Beveling
14 Bow&twist ≤ 0,5%
15 Tipo HDI 1 + n + 1, 2 + n + 2, 3 + n + 3
16 Min apertura mecânica 0.1 mm
17 Min apertura de laser 0.075 mm



Prototipo de montagem de fabricação de PCB





A montagem de fabricação de protótipos de PCB envolve o processo de criação de um protótipo de placa de circuito impresso (PCB) e montagem dos componentes nele.Este processo inclui tipicamente as seguintes etapas::



Projeto: O primeiro passo é projetar o layout do PCB usando software de projeto assistido por computador (CAD).



Fabricação: Uma vez finalizado o projeto, o protótipo de PCB é fabricado.e depois aplicar uma camada condutora de cobre usando um processo como gravação ou revestimento.



Aquisição de componentes: Os componentes eletrónicos necessários são adquiridos para o processo de montagem, incluindo resistores, capacitores, circuitos integrados, conectores,de um peso não superior a 20 g/m2.



Montagem: Os componentes são então montados na PCB usando máquinas de pick-and-place automatizadas ou montagem manual, dependendo da complexidade do protótipo.



Soldadura: Os componentes são soldados na PCB para estabelecer conexões elétricas.Dependendo dos requisitos específicos.



Inspecção e ensaio: uma vez concluída a montagem, o protótipo de PCB é submetido a inspecção e ensaio para garantir que todos os componentes estejam correctamente colocados e soldados,e que o circuito funciona como pretendido.



Iteração: se forem identificados problemas durante os ensaios, pode ser necessário rever o projeto e repetir o processo de montagem do protótipo de PCB até que a funcionalidade desejada seja alcançada.



Em geral, a montagem de fabricantes de PCB de protótipo requer uma combinação de conhecimentos de design, fornecimento de componentes, habilidades de montagem,e capacidades de ensaio para criar um protótipo funcional para desenvolvimento e ensaios posteriores.



Fabricação de dispositivos eletrónicos Protótipo de PCB



1. Fornecer fornecimento completo de componentes BOM e seleção de peças
2Da fábrica original e dos agentes de primeiro nível, a garantia original autêntica
3Mais de 50.000 tipos de componentes estão sempre em estoque.
4Os clientes podem comprar sob demanda, não é necessário comprar o pacote inteiro

5Tecnologia de solda de refluxo de gás de nitrogénio para SMT.

6. Linha de montagem de SMT e soldadores de alto padrão

7Capacidade de tecnologia de colocação de placas interligadas de alta densidade.



Dispositivo eletrônico Rogers Fr4 Protótipo de montagem de PCB 0Dispositivo eletrônico Rogers Fr4 Protótipo de montagem de PCB 1Dispositivo eletrônico Rogers Fr4 Protótipo de montagem de PCB 2Dispositivo eletrônico Rogers Fr4 Protótipo de montagem de PCB 3




Perguntas frequentes



P: O que a XHT precisa para um pedido de PCB personalizado?
XHT: Quando você faz um pedido de PCB, os clientes precisam fornecer o arquivo Gerber ou pcb.
Q: O que é necessário para a cotação PCB & PCB Assembly?
XHT: Para PCB: ficheiro Gerber e requisitos técnicos ((material, tamanho, tratamento de acabamento da superfície, espessura de cobre, espessura da placa) e quantidade necessária.
Para a montagem de PCB: ficheiros acima mencionados, BOM, ficheiro de seleção e colocação.
Q: What is your inspection policy? How do you control the quality? Qual é a sua política de inspeção?
XHT: In order to ensure the quality of PCB products, flying probe inspection is usually used; fixtures elétricos, inspeção óptica automática (AOI), inspeção de raios-x de partes BGA, inspeção por sondas voadoras, inspeção por sondas voadoras, inspeção por sondas voadoras, inspeção por sondas voadoras, inspeção por sondas voadoras, inspeção por sondas voadoras, inspeção por sondas voadoras.Primeira inspeção de artigo (FAI) etc..
P: Estão disponíveis imagens e rótulos dos produtos?
XHT: Ofereceremos depois de fazer um pedido ou antes do envio.
