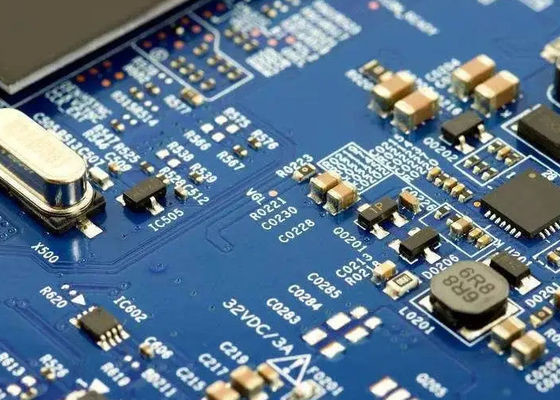

Volta rápida Protótipo EMS montagem da placa de circuito Operação automática

FR-4/Quadro de circuito impresso/Quadro multicamadas/PCB de lado único/PCB/Dip/Ems Pcb

Montagem da placa de circuito EMS

EMS (Electronics Manufacturing Services) montagem de placas de circuito envolve o processo de montagem de componentes eletrônicos em uma placa de circuito impresso (PCB) para criar um dispositivo eletrônico funcional.Este processo inclui tipicamente as seguintes etapas::

Aquisição de componentes: os fornecedores de EMS obtêm os componentes eletrónicos necessários dos fornecedores com base na lista de materiais (BOM) fornecida pelo cliente.

Fabricação de PCB: O PCB é fabricado de acordo com as especificações de design fornecidas pelo cliente.

Aplicação de pasta de solda: A pasta de solda é aplicada ao PCB usando um estêncil, que define as áreas onde os componentes serão colocados.

Seleção e colocação: máquinas de seleção e colocação automatizadas posicionam com precisão os componentes montados na superfície na PCB usando sistemas de visão para alinhamento.

Soldadura por refluxo: O PCB com componentes e pasta de soldadura é passado através de um forno de refluxo, onde a pasta de soldadura é derretida para criar conexões elétricas entre os componentes e o PCB.

Montagem de componentes através de buracos: se forem utilizados componentes através de buracos, estes são inseridos manualmente ou automaticamente no PCB e soldados utilizando soldagem por ondas ou máquinas de soldagem seletiva.

Inspeção e ensaio: são realizadas inspeções ópticas automatizadas (AOI) e ensaios em circuito (ICT) para garantir a qualidade e a funcionalidade do PCB montado.

Montagem final: podem ser realizados processos adicionais, tais como revestimento conformal, envase e montagem mecânica, dependendo dos requisitos específicos do dispositivo electrónico.

Embalagem e Envio: Os PCBs montados são embalados de acordo com as especificações do cliente e enviados para o local designado.

Os fornecedores de EMS oferecem uma gama de serviços além da montagem de placas de circuito, incluindo projeto, prototipagem, gerenciamento da cadeia de suprimentos e serviços de pós-venda.Estes serviços podem ser adaptados às necessidades específicas do cliente, da produção em pequena escala para a produção em grande volume.

SMT

Os componentes serão montados na placa de circuito através de um montador SMT e, se necessário, será realizada uma detecção óptica automática AOI online.a curva de temperatura do forno de refluxo perfeito é definida para deixar a placa de circuito fluir através da soldagem de refluxo.

Após a inspecção IPQC necessária, o material DIP pode então ser passado através da placa de circuito utilizando o processo DIP e, em seguida, através da solda por ondas.Então é hora de realizar o necessário processo de pós-forno.

1O processo de processamento DIP é: colocação no buraco →AOI→ solda em onda → pin de corte →AOI→ correção → lavagem → inspeção de qualidade.

2Após a solda em onda, os produtos serão digitalizados pelo equipamento AOI para garantir que não ocorra nenhum erro.

P: Que ficheiros usam na fabricação de PCBA?

R: Gerber ou Eagle, listagem BOM, PNP e posição dos componentes.

P: É possível que você possa oferecer uma amostra?

R: Sim, podemos fazer amostras personalizadas para testes antes da produção em massa.

Q: Quanto tempo eu poderia obter a cotação depois de enviar Gerber, BOM e procedimento de teste?

A: No prazo de 6 horas para a cotação de PCB e cerca de 24 horas para a cotação de PCBA.

P: Como posso saber o processo de produção do meu PCBA?

A: 7-10 dias para a produção de PCB e aquisição de componentes, e 10 dias para a montagem e teste de PCB.

Q. O meu desenho está seguro quando eu o enviar?

Os seus ficheiros são mantidos em total segurança enquanto estiverem na posse da Kerongda. Os seus ficheiros nunca são partilhados com terceiros, só os nossos colegas têm acesso aos seus ficheiros de projecto.Já que são sua propriedade.Respeitamos os direitos de autor dos seus ficheiros. O cliente controla a disposição destes ficheiros segundo as suas exigências e aprovação por escrito.

Q. Qual é a garantia?

A garantia é de 2 anos.

Montagem de placas de circuito EMS de protótipo de giro rápido
