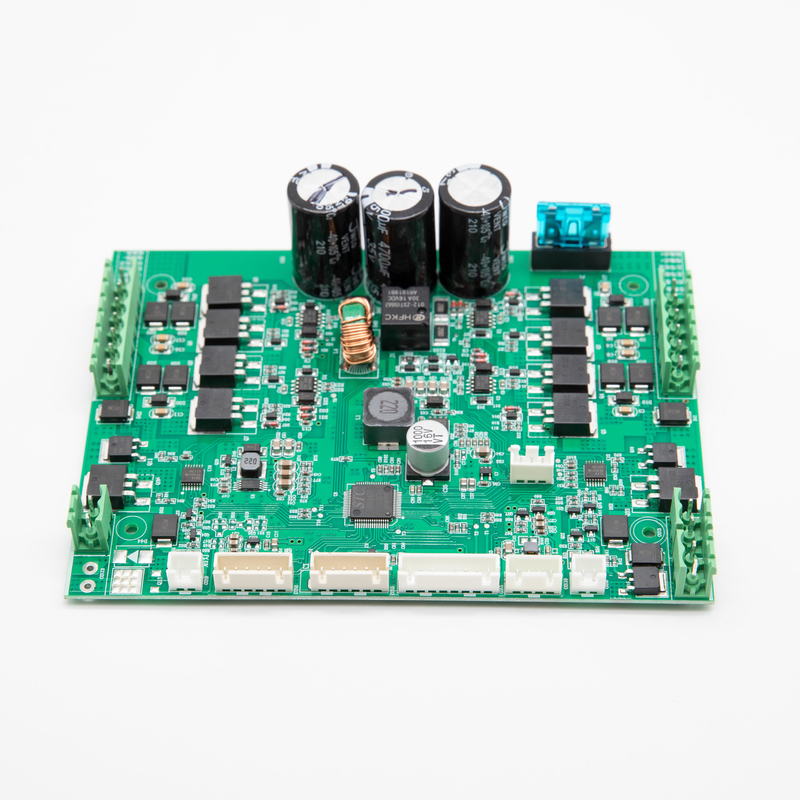

Montagem de placas de circuito impresso profissional de várias camadas com design personalizado

PCB de camada única

Um PCB de uma única camada (Printed Circuit Board) é um circuito que possui traços condutores em apenas um lado da placa.Em comparação com os PCB multicamadas, os PCBs de camada única são mais baratos e têm processos de fabricação mais simples, por isso são frequentemente utilizados em dispositivos eletrônicos e protótipos mais simples.Eles têm limitações na complexidade de roteamento e integridade do sinal em comparação com PCBs multicamadas.

A placa de PCB padrão é um termo geral para todas as placas impressas, que podem ser divididas em placas de uma única camada ou em placas de várias camadas conforme necessário.O substrato da placa em si é feito de um isolantePode-se ver na superfície

O material de fiação é folha de cobre, originalmente, a folha de cobre é coberta em toda a placa, mas no processo de fabricação, a parte do meio é gravada.e a parte restante torna-se uma rede de pequenas linhasEstas linhas são chamadas condutores.

padrão ou fiação, e utilizado para fornecer ligação de circuito de peças em PCB.

A placa de camada única é a placa de tipo PCB mais básica, também chamada de painel único, porque o fio só aparece de um lado, então chamamos essa placa de PCB de painel único.

PCB de várias camadas

O PCB multicamadas, como o nome sugere, tem várias camadas de traços condutores separadas por camadas isolantes.Essas placas são usadas em dispositivos eletrônicos mais complexos onde um PCB de camada única não é suficiente para atender a esses requisitosAs camadas adicionais permitem projetos de circuitos mais complexos, melhor integridade do sinal e menor interferência eletromagnética.Os PCBs multicamadas são comumente usados em dispositivos eletrônicos de alto desempenho, como computadoresSão mais caros de fabricar do que os PCBs de uma única camada, mas oferecem vantagens significativas em função da funcionalidade e do desempenho.

Montagem de PCB de várias camadas

A montagem de PCB de várias camadas envolve o processo de preenchimento e solda de componentes em uma placa de circuito impresso de várias camadas.Este processo requer equipamento e conhecimentos especializados devido à complexidade de trabalhar com várias camadas.

Durante a montagem de PCB de várias camadas, os componentes são colocados e soldados na placa utilizando a tecnologia de montagem de superfície (SMT) ou a tecnologia de furo (THT) com base nos requisitos de projeto.O processo de montagem pode também envolver a aplicação de pasta de solda, máquinas de recolha e colocação para colocação de componentes e fornos de refluxo para solda.

Além disso, a montagem de PCB de várias camadas pode exigir uma atenção cuidadosa à gestão térmica e à integridade do sinal, uma vez que as múltiplas camadas podem afetar a dissipação de calor e a propagação do sinal.O controlo e os ensaios de qualidade são igualmente essenciais para garantir a funcionalidade e a fiabilidade do PCB multicamadas montado.

As nossas vantagens:

1- Programa e teste funcional e pacote por Free.

2Alta qualidade: padrão IPC-A-610E, E-test, raios-X, AOI test, QC, 100% teste funcional.

3Serviço profissional: PCB/FPC/Alumínio, SMT, DIP, Componente Sourcing, OEM com 21 anos de experiência.

4Certificações: UL, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

Fabricante profissional de montagem de placas de circuito impresso

Serviço

Somos especializados em fornecer soluções EMS abrangentes para atender às necessidades únicas dos nossos clientes.



Aqui está um vislumbre dos serviços que oferecemos:



1- Fornecimento de componentes eletrónicos.

2Fabricação de PCB.

3.Assemblagem de PCB.

4- Edifício da Caixa.



Temos uma forte cadeia de fornecimento de componentes eletrônicos, podemos oferecer um preço competitivo para a sua lista BOM.
