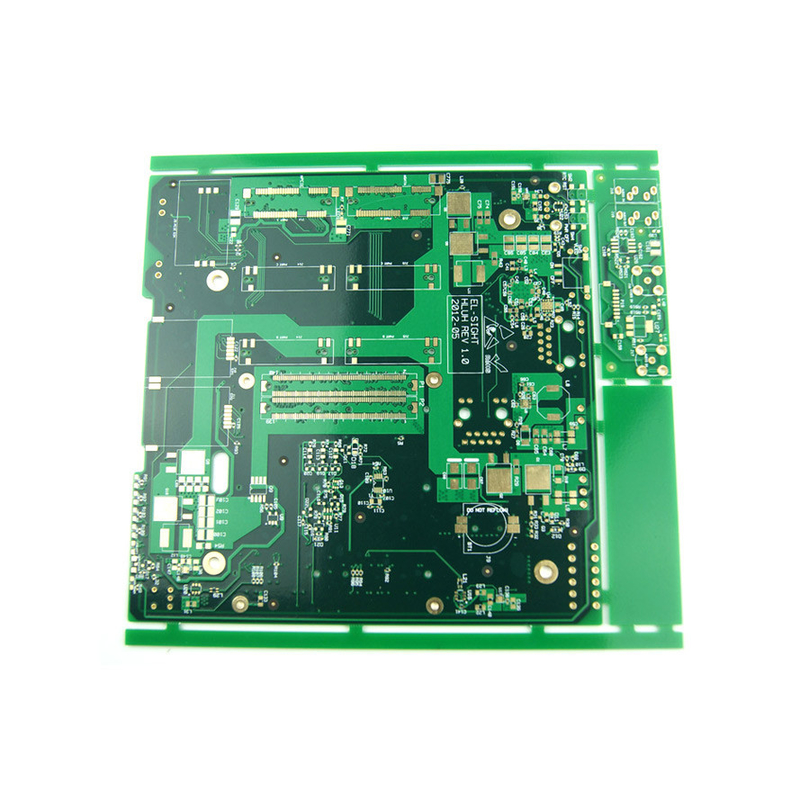

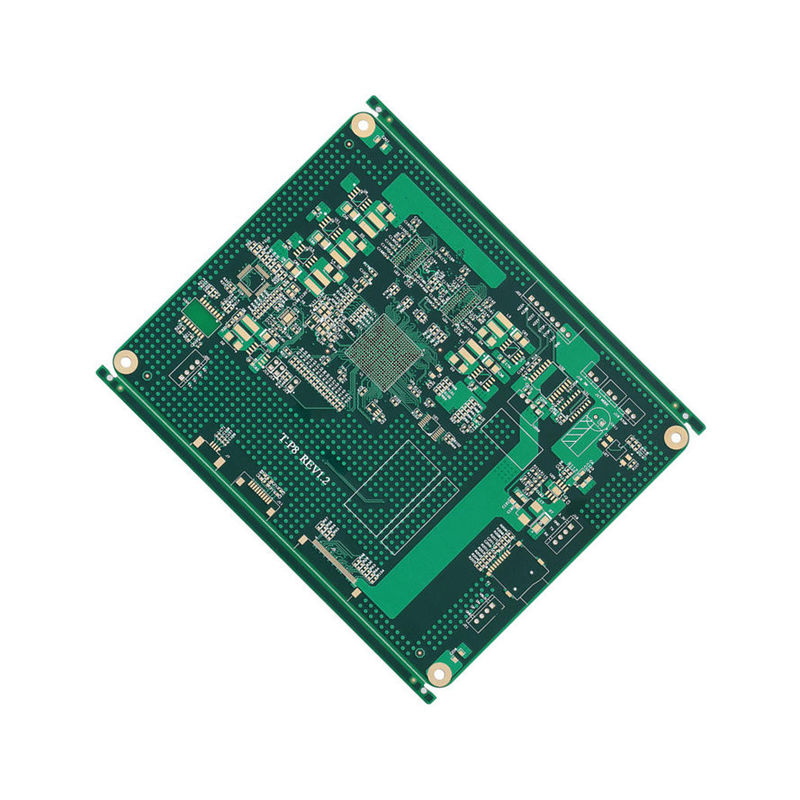

Tabela de circuitos elétricos personalizados de alta frequência Pcb Fr4

Tabela de circuitos elétricos personalizadosAlto Frequência PcbFr4PcbFabricante

Descrição do produto:

O produto de Fabricação de PCB de Alta Frequência apresenta um traço/espaço mínimo de 4/4mil, permitindo transmissão de sinal de alta densidade e alta velocidade.que são críticos para projetos de PCB de várias camadasO processo de fabrico avançado do produto garante que as vias sejam perfuradas com precisão e alinhadas com precisão, reduzindo a perda de sinal e melhorando a integridade do sinal.

O produto de fabricação de PCB de alta frequência tem um prazo de 3-5 dias para o protótipo e 7-10 dias para a produção em massa, tornando-se uma solução eficiente para projetos sensíveis ao tempo.Seu rápido tempo de execução permite que os engenheiros testem e reproduzam rapidamente seus projetos, reduzindo o tempo de desenvolvimento e os custos.

Características:

• Nome do produto: Fabricação de PCB de alta frequência
• Espessura do painel: 0,2-6,0 mm
• Revestimento de superfície: HASL, ENIG, prata de imersão, OSP
• Material: Laminado de alta frequência
• Padrão de qualidade: IPC classe 2, classe 3
• Controle da impedância: Sim

Este produto é ideal para criar placas de circuito de alta frequência, PCB de microondas e PCB de alta velocidade.

Parâmetros técnicos:

Considerações de conceção de PCB de alta frequência:

1Usando o plano interno médio como as camadas de energia e de terra pode fornecer blindagem, reduzir a indutividade parasitária, encurtar o comprimento da linha de sinal e minimizar a interferência cruzada entre os sinais.
2A fiação deve ser dobrada a um ângulo de 45 graus para reduzir a transmissão de sinais de alta frequência e a ligação entre eles.
3Quanto mais curto for o comprimento da fiação, melhor, e quanto mais curta for a distância paralela entre dois fios, melhor.
4Quanto menos buracos, melhor.
5A direcção da fiação entre camadas deve ser vertical, sendo a camada superior horizontal e a camada inferior vertical, a fim de reduzir a interferência entre os sinais.

6A adição de cobre de aterragem pode reduzir a interferência entre os sinais.
7O enrolamento em terra de linhas de sinal importantes pode melhorar significativamente a capacidade anti-interferência do sinal.O enrolamento em terra das fontes de interferência também pode ser usado para evitar que elas interferam com outros sinais..

Aplicações:

O XHT-HFPCB é adequado para uma ampla gama de aplicações de PCB de alta velocidade. Suas capacidades de alta frequência o tornam ideal para uso em telecomunicações, indústrias médicas, aeroespaciais e militares.O XHT-HFPCB é uma excelente escolha para aplicações que exigem alta integridade do sinal, baixa perda e baixo ruído.

O XHT-HFPCB está disponível em uma variedade de espessuras de placas que variam de 0,2 mm a 6,0 mm e conta de camadas de 1 a 20 camadas.que são essenciais para projetos de alta densidadeO XHT-HFPCB utiliza um material laminado de alta frequência, que proporciona um excelente desempenho elétrico e fiabilidade.

O XHT-HFPCB é adequado para vários cenários, incluindo transferência de dados de alta velocidade, processamento de sinal de alta frequência e transmissão de sinal de alta frequência.Também pode ser utilizado em aplicações que exigem manipulação de alta potência e gestão térmica.

Com uma capacidade de fornecimento de 100.000 peças por dia, o XHT-HFPCB pode atender às necessidades de projetos de grande escala.

As opções de pagamento para XHT-HFPCB incluem T/T, Western Union e MoneyGram.Este produto é uma excelente escolha para os clientes que procuram uma placa de circuito de alta frequência confiável e de alta qualidade com um tempo de entrega rápido e baixo requisito de MOQ.

Personalização:

A XHT oferece serviços de personalização de produtos para o nosso modelo de placa de circuito de alta frequência (HFPCB) XHT-HFPCB.Nossos HFPCBs são feitos de material laminado de alta frequência e têm controle de impedância até os padrões de qualidade IPC Classe 2 e Classe 3Os nossos produtos são também certificados pela ISO, IATF16949 e RoHS, garantindo o nosso compromisso com a qualidade e confiabilidade.

Os nossos clientes podem encomendar os nossos HFPCBs com baixo MOQ e esperar um tempo de entrega rápido de 5-8 dias.Com a nossa capacidade de abastecimento diária de até 100000pcs, podemos atender a todas as suas necessidades para placas de circuito de alta frequência, PCB de microondas.

Os nossos HFPCBs têm um tamanho máximo de painel de 600x1200mm, e oferecemos vias cegas e enterradas para aumentar a sua flexibilidade de design.e garantimos qualidade e desempenho de primeira linha.

Apoio e Serviços:

Nosso produto de fabricação de PCB de alta frequência vem com suporte técnico e serviços abrangentes para garantir que nossos clientes obtenham o melhor desempenho possível de seus produtos.Nossa equipe de engenheiros especialistas está disponível para fornecer assistência técnica e aconselhamento sobre quaisquer questões que possam surgir durante o processo de fabricação.

Oferecemos uma gama de serviços para ajudar nossos clientes a tirar o máximo proveito de seus PCBs de Alta Frequência, incluindo revisão de projeto, prototipagem, teste e otimização.Nossas instalações de teste e equipamentos de última geração garantem que cada PCB de alta frequência que produzimos atenda aos mais altos padrões de qualidade e desempenho.

Além do nosso apoio técnico e serviços, também oferecemos recursos de formação e educação para ajudar os nossos clientes a desenvolver as suas competências e experiência na fabricação de PCB de alta frequência.O nosso objectivo é fornecer aos nossos clientes as ferramentas e conhecimentos de que necessitam para serem bem sucedidos neste campo altamente especializado.
