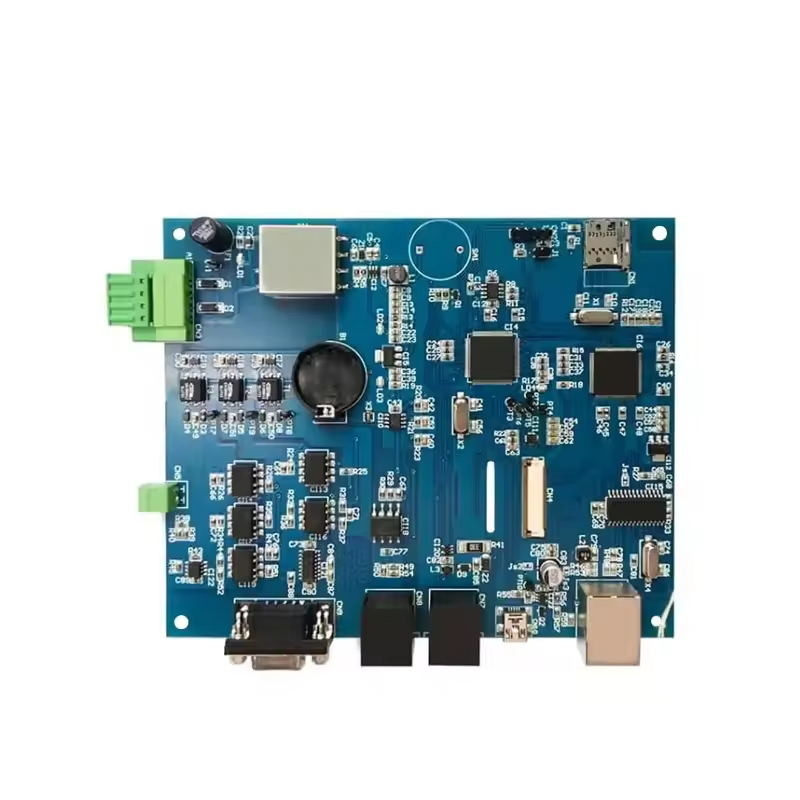

Reunião de PCB de protótipo de placa de circuito impresso com corte a laser
-
Destacar
Placa de circuito impresso rápida da volta
,Montagem de PCB de protótipo de corte a laser
,Conjunto rápido do PWB do protótipo da volta
-
Nome do produtoContrato de montagem de PCB de protótipo de placa de circuito impresso
-
TypePCBA
-
Base MaterialFR-4, Etc, Alu, High TG, FR-4/ceramic/cem-3/FR-1
-
Min. Espaçamento entre linhas4mil, 0,003", 0.1mm4mil), 0.1mm, 4/4mil (0.1/0.1mm)
-
Min. Line Width4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm(3mil/3mil), 3mi
-
ProcessLaser Cutting Bending Stamping Stamping Welding Turnning Part
-
Surface FinishingHASL, OSP, HASL Lead Free, ENIG, Immersion Gold
-
Testing ServiceAOI X-Ray, 100% Function Test
-
Place of OriginCHINA
-
MarcaXHT
-
CertificaçãoISO、IATF16949、RoSH
-
Model NumberXHT Prototype PCB Assembly-16
-
Minimum Order QuantityNO MOQ
-
PreçoUS$ 0.1-1/Pcs
-
Packaging DetailsCarton with foam bag
-
Delivery Time5-8 work days
-
Termos de pagamentoT/T, Western Union, MoneyGram
-
Habilidade da fonte600000+ PCS/boca
Reunião de PCB de protótipo de placa de circuito impresso com corte a laser
Contrato de montagem de PCB de protótipo de placa de circuito impresso
Introdução ao nosso PCB
Tipos e utilizações de PCB
(A) Placas de 4 camadas
O material de substrato é principalmente tecido de fibra de vidro epóxi. Os principais usos são computadores pessoais, equipamentos eletrônicos médicos, instrumentos de medição, máquinas de teste de semicondutores,Máquinas de controlo numérico, interruptores electrónicos, máquinas de comunicação, placas de circuitos de memória, placas IC, etc.
(B) 6-8 camadas de cartão
O material de substrato ainda é principalmente tecido de fibra de vidro de resina epóxi.Estações de trabalho de engenharia e outras máquinas.
(C) 10 camadas ou mais
O material é principalmente material de resina de benzeno de vidro, ou resina epóxi é usada como material de substrato de PCB protótipo de várias camadas.e é usado em grandes computadores industriais, computadores de alta velocidade, máquinas de defesa, máquinas de comunicação, etc.
Serviço de prototipos de PCB Capacidades e especificações técnicas
| - Não, não. | Posições | Capacidades |
| 1 | Camadas | 2-68L |
| 2 | Tamanho máximo de usinagem | 600 mm*1200 mm |
| 3 | Espessura do painel | 0.2 mm-6.5 mm |
| 4 | Espessura de cobre | 0.5oz-28oz |
| 5 | Min traça/espaço | 2.0mil/2.0mil |
| 6 | Abertura mínima finalizada | 0. 10 mm |
| 7 | Proporção espessura/diâmetro máxima | 15:1 |
| 8 | Através do tratamento | Via, cego e enterrado via, via em pad, cobre em via... |
| 9 | Finalização/tratamento da superfície | HASL/HASL livre de chumbo, estanho químico, ouro químico, ouro por imersão |
| 10 | Material de base | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminado com material FR-4 ((incluindo laminados híbridos Ro4350B parciais com FR-4) |
| 11 | Cor da máscara de solda | Verde, Preto, Vermelho, Amarelo, Branco, Azul, Púrpura, Verde Mate, Preto Mate. |
| 12 | Serviço de ensaios | AOI, raios-X, sonda voadora, teste de função, primeiro teste de artigo |
| 13 | Profilagem Punção | Roteamento, V-CUT, Beveling |
| 14 | Arco e torção | ≤ 0,5% |
| 15 | Tipo de IDH | 1+n+1,2+n+2,3+n+3 |
| 16 | Min abertura mecânica | 0.1 mm |
| 17 | Min abertura do laser | 0.075 mm |
Capacidades PCBA
| PCBA chave na mão | PCB+fornecimento de componentes+montagem+embalagem |
| Detalhes da montagem | Linhas SMT e através de buracos, ISO SMT e DIP |
| Tempo de execução | Protótipo: 15 dias úteis. Encomenda em massa: 20-25 dias úteis |
| Ensaios em produtos | Ensaio de trituração / molde, Inspecção por raios-X, Ensaio AOI, Ensaio funcional |
| Quantidade | Quantidade mínima: 1pcs. Protótipo, pequena encomenda, encomenda em massa, tudo OK |
| Arquivos necessários | PCB: ficheiros Gerber ((CAM, PCB, PCBDOC) Componentes: lista de materiais (lista BOM) Assemblagem: arquivo Pick-N-Place |
| Tamanho do painel de PCB | Dimensões mínimas: 0,25 x 0,25 polegadas ((6 x 6 mm) Tamanho máximo: 1200*600 mm |
| Detalhes dos componentes | Passivo Dimensão 0201 BGA e VFBGA Portadores de chips sem chumbo/CSP Montura SMT de dois lados Peso fino a 0,8 milímetros BGA Reparação e Reembalque Remover e substituir peças |
| Pacote de componentes | Tela cortada, tubos, bobinas, peças soltas |
| Processo de montagem de PCB+ | Perfuração ---- Exposição ---- Revestimento ---- Reforço e Desmontagem ---- Punção ---- Teste Elétrico ---- SMT ---- Onda Soldadura ---- Montaria ---- TIC ---- Teste de funções ---- Teste de temperatura e umidade |
O que fornece o XHT?
1Todo o processo está equipado com uma equipa profissional para o servir.
2Serviço de design gratuito de empilhamento, de acordo com o seu gerber e impedância até que esteja satisfeito.
3Métodos de pagamento flexíveis e condições de pagamento negociáveis
4Serviço chave em mão desde a fabricação de PCB, montagem, aquisição de BOM até a entrega.
Indústria de electrónica de consumo
As placas de circuito impresso são pontes que transportam componentes eletrônicos e conectam circuitos.controlo industrial, equipamento médico, defesa nacional e aeroespacial.
No atual ambiente de evolução acelerada da tecnologia de nuvem, construção de redes 5G, big data, inteligência artificial, economia compartilhada, indústria 4.0, e da Internet das Coisas, a indústria de PCB, como a "mãe dos produtos eletrónicos", tornar-se-á o elo de toda a cadeia da indústria eletrónica.
Nas últimas décadas, a RA, a RV, os tablets e os dispositivos portáteis tornaram-se frequentemente pontos quentes na indústria de eletrônicos de consumo.Fabricação de aplicações de PCB de protótipo amplamente distribuídas na indústria de eletrônicos de consumo, com as características de grande procura, grande número de encomendas e substituição rápida.
OEM Prototipo de placa de circuito eletrônico de montagem de PCB fabricante de placa PCBA
Temos uma forte cadeia de fornecimento de componentes eletrônicos, podemos oferecer um preço competitivo para a sua lista BOM.
Serviço
Somos especializados em fornecer soluções EMS abrangentes para atender às necessidades únicas dos nossos clientes.
Perguntas frequentes
| P: O que é necessário para a cotação de PCB e PCBA? XHT: Para PCB: ficheiro Gerber e requisitos técnicos ((material, tamanho, tratamento de acabamento da superfície, espessura de cobre, espessura da placa) e quantidade necessária. Para PCBA: ficheiros acima mencionados, BOM, ficheiro de seleção e localização. |
| P: Que serviço tem? XHT: Fornecemos soluções chave em mão, incluindo R & D, fabricação de PCB, SMT, montagem final, testes e outros serviços de valor agregado. |
| P: Podemos inspecionar a qualidade durante a produção? XHT: Sim, somos abertos e transparentes em cada processo de produção, sem nada a esconder. |
| Q. Custo de envio? XHT: O custo de envio é determinado pelo destino, peso, tamanho de embalagem das mercadorias. Por favor, avise-nos se você precisa de nós para citar o custo de envio. |
| P: Qual é a diferença entre a placa HDI e a placa de circuito geral? XHT: A maioria dos HDI usa laser para formar buracos, enquanto placas de circuito geral apenas usam perfuração mecânica, e placas HDI são fabricadas pelo método de construção (Build Up), então mais camadas serão adicionadas,enquanto os circuitos geralmente são adicionados apenas uma vez. |
| Q. Que formatos de ficheiros aceita para produção? XHT: Arquivo Gerber: CAM350 RS274X Arquivo de PCB: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
